PCB 설계
PCB UpDown
Program Counter
2021. 5. 23. 12:16
※회로도의 구성은 직접 설계한 것이 아니며 PCB 과목은
평면구조 or 계층구조 설계, 라이브러리 사용법, 부품 만들기, 부품 배치, 배선 및 속성 설정, Footprint 입력,
Anotate, Design Rule Check, Netlist 작성 등 OrCAD Capture의 사용법과
부품 심볼 만들기, Outline, 부품 배치, 배선, Copper Area, DRC 체크, SILK 정리,
Gerber and Drill 파일 생성 등 OrCAD Allegro의 사용법 다루는 것을 익혔습니다.

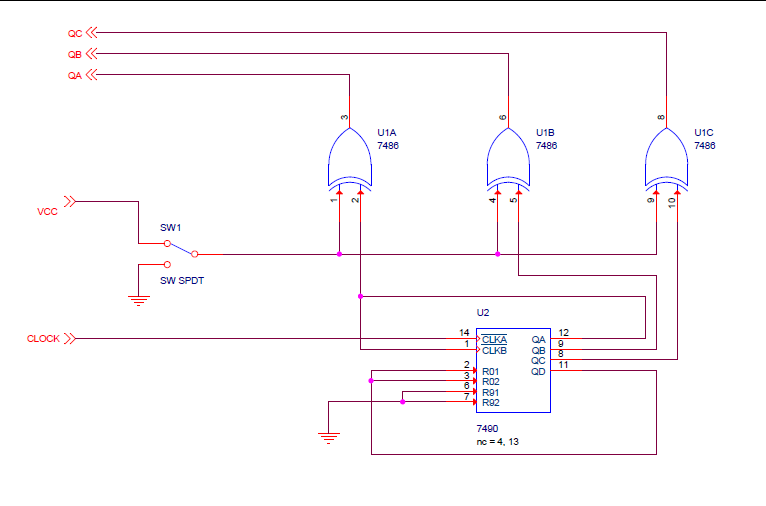

주요 부품
7490 : 10진 카운터
7486 : XOR Gate
주요 부품
7-Segment : FND
7447 : BCD to 7-Segment Decoder
주요 부품
ZD6V : 양방향 과도 전압 억제기
NE555 : 타이머
특이 사항
2층 PCB
모서리 45도 배선
Bypass Capacitor는 IC의 POWER에 가깝게 배치
Clock, 고속신호 등 민감한 신호를 발생시키는 부품은 가깝게 배치
가로는 TOP 세로는 BOTTOM으로 배선
